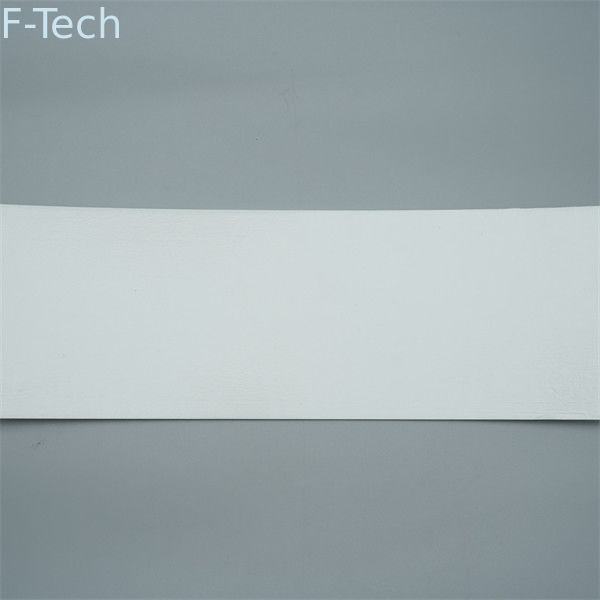

Aislamiento de alta temperatura compresivo del esfuerzo de compresión del TDS del cojín del sistema de gestión termal de la batería
Los PP son un polímero semicristalino, su punto de fusión son generalmente 150~170°C. comparados con PE, picosegundo, y los materiales de la espuma de la PU de quién resistencia de la temperatura es solamente 70~80°C, la temperatura del servicio del MPP pueden alcanzar 120°C, así que el MPP es especialmente conveniente para el empaquetado de alta temperatura, el aislamiento de alta temperatura y otros campos.
El MPP integra el refuerzo, el aislamiento de calor y la reducción del nivel de ruidos, y es especialmente conveniente para los campos con los altos requisitos para los materiales ligeros, tales como automóviles, tránsito del carril, naves, aspas del ventilador, etc.
El MPP ligero y de alta resistencia que utilizan a los tableros gruesos como estructural hace espuma, substituyendo estructural tradicional hace espuma por ejemplo la interpenetración de PVC/PU estructural hace espuma, ACARICIA estructural hace espuma, etc., especialmente como materiales compuestos del bocadillo
- Peso ligero
- Lados planos
- Auto-adhesivo
Características
- Ligero y de alta resistencia
- Limpio y respetuoso del medio ambiente
- Buen funcionamiento de la protección que amortigua
- Buen funcionamiento superficial de la protección
- Buen funcionamiento impermeable
- Buen funcionamiento del aislamiento térmico
- Buena resistencia química
- Reciclable
La parametrización para la optimización del tratamiento principal se muestra en tabla
| Nombre de propiedad |
Unidad |
MPP25
Ponga en un índice |
Estándar de la prueba |
| Color |
/ |
CMYK 0~20 (blanco) |
PANTONE |
| Densidad |
kg/m3 |
36±5 |
detección inicial del grueso usando el indicador de grueso de Mitutoyo 547-301; Por peso, el volumen calcula densidad; |
| Curva de la compresión |
MPa |
10%:0.11≤σ≤0.24
20%:0.14≤σ≤0.34
30%:0.17≤σ≤0.38
40%:0.22≤σ≤0.42
50%:0.28≤σ≤0.47
60%:0.34≤σ≤0.54
70%:0.44≤σ≤0.67 |
tamaño de muestra de la curva de la compresión de la tarifa 2mm/min 0.02~8mpa de la compresión 50*50*2m m |
| Resistencia a la tensión |
MPa |
≥1.3 |
astm-d3574- 08
5mm/min (estiramiento
Tarifa) |
| Módulo extensible |
MPa |
≥2.8 |
|
| Fuerza de esquileo |
MPa |
≥1.1 |
astm C273c
los 273m 5mm/min
(tarifa del esquileo) |
| Tiesura del esquileo |
MPa/milímetro |
≥0.6 |
astm C273c
los 273m 5mm/min
(tarifa del esquileo) |
| Módulo del esquileo |
MPa |
≥1.2 |
astm C273c
los 273m 5mm/min
(tarifa del esquileo) |
el estirar a baja temperatura
-30℃ |
MPa |
≥1.2 |
astm-d3574- 08
5mm/min (tarifa del estiramiento) |
el estirar de alta temperatura
60℃ |
MPa |
≥1.0 |
astm-d3574- 08
5mm/min (tarifa del estiramiento) |
| Doble 85 estirado después de envejecer |
MPa |
>1,2 |
astm-d3574- 08
5mm/min (tarifa del estiramiento) |
coeficiente de fricción del Mpp
A la película azul |
/ |
0.181≤μs≤0.577
0.112≤μk≤0.535 |
GB 10006-88 |
| Aspereza |
μm |
5~40 |
gb/t
1031-2009 |
| Ignífugo |
/ |
UL94 HF-1
(Grueso 10m m) |
Ul94 |
| Objetos prohibidos |
/ |
RoHS |
Rohs |
| Resistencia de aislamiento |
MΩ |
≥500 |
1000v DC 60s |
| mA |
<1 |
2700v/60s |
| Conductividad termal |
Con (m·℃) |
≤0.05 |
gb/t 10295-2008 |
| Capacidad de calor específico |
J (kilogramo·℃) |
1880±200 (@0℃)
2235±200 (@40℃)
2680±200 (@80℃) |
Astm E1269-2011 |
| Tiesura dura |
milímetro |
≤50 |
“La muestra (250*50*2m m) se coloca completamente en la alta plataforma, 50m m en un extremo se fija en la plataforma, y el otro extremo es 200m m suspendidos para detectar la altura suspendida de la holgura del final del extremo” |
| Tarifa de retención del esfuerzo de compresión |
/ |
el ≥20% |
comprima el control del 50% 30 días, y detecte los cambios de la presión |
| Llanura |
milímetro |
≤4 |
dimensiones: 100*150 milímetro |
Resultados de la prueba ignífugos
| Artículo de la prueba |
Método de prueba |
Unidad |
Multiplicador |
| 10P |
15P |
20P |
25P |
| Densidad |
845:2006 del ISO |
³ de kg/m |
90 |
60 |
45 |
36 |
| Fuerza compresiva el 10% |
GB/T8813-2008 |
MPa |
0,56 |
0,36 |
0,3 |
0,23 |
| Resistencia de flexión |
GB-T 8812.2-2007 |
MPa |
0,9 |
0,68 |
0,44 |
0,36 |
| Módulo de doblez |
GB-T 8812.2-2007 |
MPa |
49 |
33 |
24 |
18 |
| Dureza |
ORILLA C |
HC |
81 |
75 |
66 |
55 |
MPP15:
Densidad: 0,06 ³ de g/cm
Dureza: 75 HC
Uso: Chaleco a prueba de balas, Aviation modelo, deslizadores, mochila
MPP20:
Densidad: 0,045 ³ de g/cm
Dureza: 66 HC
Uso: Chaleco a prueba de balas, Aviation modelo, deslizadores, mochila
Uso
- Batería
- Avión modelo
- Deslizadores
- Chaleco a prueba de balas
- Mochila
- Aislamiento del tubo
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
